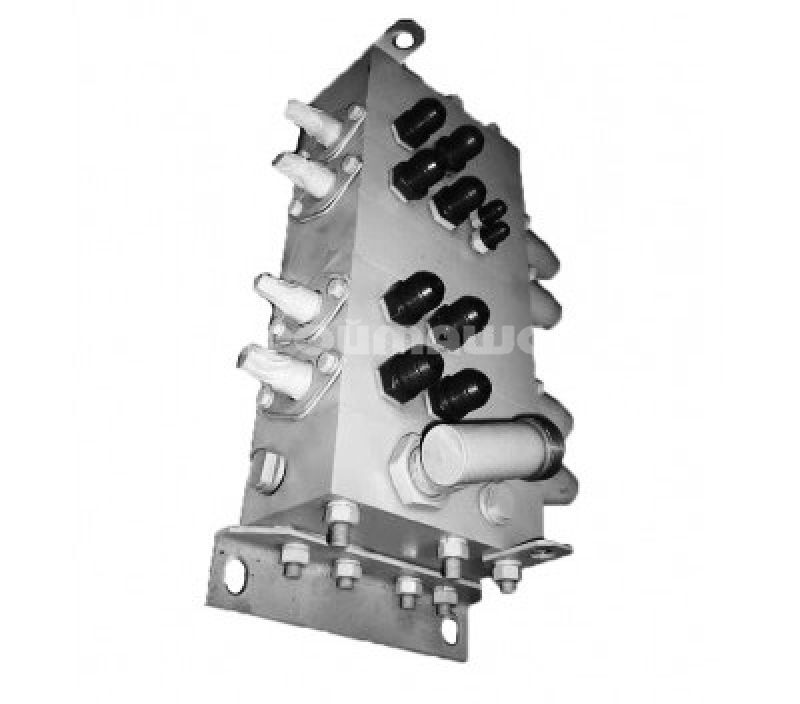

Принцип работы гидрораспределителя У063.00.000-3-02:
Гидрораспределитель У063.00.000-3-02 управляет потоком рабочей жидкости от напорной секции к гидравлическим рабочим агрегатам (гидроцилиндру, гидромотору и др.). Этот гидравлический распределитель У063.00.000-3-02 управляет работой гидромоторами лебедки и механизма поворота, а также гидроцилиндром механизма для изменения вылета и выдвижения стрелы.
Используется в следующих марках автокранов: КС-3577, КС-3574, КС-35714, КС-35715, КС-45714, КС-45717, АК-25, КС-54711, КС-54712, КС-55711, КС-55717, что по сути делает его универсальным устройством, так как стоит почти на всех сериях автокрана Ивановец.
- 4 секционный,
- 3-х позиционный распределитель,
- условный проход 25 мм,
- давление номинальное рабочее - 20 МПа,
- управление золотником - ручное.
